ASTM A795/A795M-13 brannslokkingsrør

ASTM A795/A795M-13

Standardspesifikasjon for svart og varmdyppet sinkbelagt (galvanisert) sveiset og sømløst stålrør for brannbeskyttelsesbruk

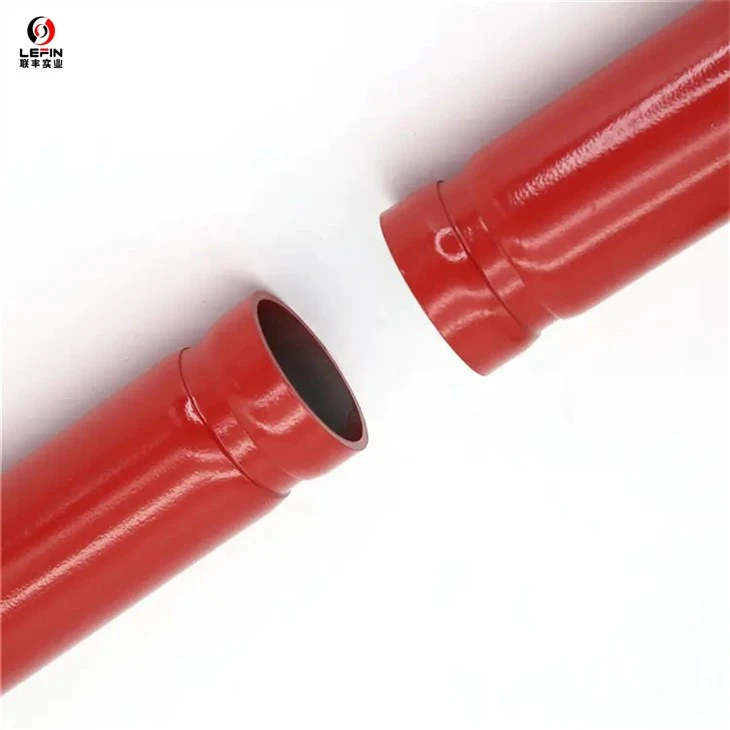

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (bart rør eller rød/svart malt eller GALVANISERT eller FEB-belagt)

konsistens, pålitelighet og overlegen ytelse.

Dimensjoner, vekter og testtrykk for lett brannbeskyttelsesrør-skjema 10^A
NPS-designator	DN-designator	Utvendig diameter		Nominell veggtykkelse		Vekt Plain End		Testtrykk
		Utvendig diameter		Nominell veggtykkelse		Vekt Plain End		Ovnsveiset		Sømløs og elektrisk motstand-sveiset
		i.	mm	i.	mm	lb/ft	kg/m	psi	kPa	psi	kPa
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
En Schedule 10 tilsvarer Schedule 10S som er oppført i ANSI B36.19 kun for NPS 3/4 til 6 [DN 20 til 150]. B Ovnsveisede rør utføres ikke i størrelse større enn NPS 4 [DN 100]. C Ikke skjema 10.

Dimensjoner, vekter, testtrykk for standardvekt brannbeskyttelsesrør-skjema 30 og skjema 40
NPS Designator	DN Designator	Utvendig diameter		Nominell veggtykkelse A		Vekt Plain End		Vekt gjenget og Coulpled B		Testtrykk
		Utvendig diameter		Nominell veggtykkelse A		Vekt Plain End		Vekt gjenget og Coulpled B		Ovnsveiset		Sømløs og Elektrisk-motstand- Sveiset
		i.	mm	i.	mm	lb/ft	kg/m	lb/ft	kg/m	psi	kPa	psi	kPa
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
A NPS 1/2 til 6 [DN 15 til 150] - Tidsplan 40; NPS 8 og 10 [DN 200 og 250]-Tidsplan 30. B Basert på 20-ft [6.1-m] lengder. c Ovnsveisede rør utføres ikke i størrelser større enn NPS 4 [DN 100].

1.TOLERANSE

1.1 Om tykkelse:Minste veggtykkelse på noe punkt skal ikke være mer enn 12,5 % under spesifisert veggtykkelse.

1.2 På diameter:

For NPS 11/2" og under skal ikke noe punkt variere mer enn +0.4 mm -0.8 mm.

For NPS 2" og høyere skal ikke variere mer enn +/- 1% fra standarden som er spesifisert

1.3. På vekt

Vekten av røret skal ikke overstige ±5 % av spesifisert vekt.

2. ENDER

Hver ende av røret skal ha ren ende med mindre annet er spesifisert.

3.INTERN AVBEDING

2" og over - Interne perler som skal fjernes helt.

ASTM A795 Galvanized Fire Fighting Pipes

4.KJEMISK SAMMENSETNING

GRA%MAX-C-0.25%,Mn-0.95%6,S-0.035%,P-0.035%

5. MEKANISK (MIN.)

GR.A Yield Strength-205 N/mm², Strekkstyrke-330 N/mm², forlengelse-25-30 %

6.FLATTINGSTEST

Sveis plassert 0 og 90 grader fra kraftretningslinjen.

Trinn-1: For sveiseduktilitet inntil 2/3 av utvendig diameter på prøverøret.

Trinn-2: For duktilitet av stål inntil 1/3 av utvendig diameter på prøverøret.

Stage-3: Full utflating for testing av laminert og uheldig materiale.

7.TETTHETSTEST

7.1Online NDT (virvelstrøm)

7.2Hydrotesting ved trykk i henhold til tabellen ovenfor og holdetid Min. 5 andre.

8. SVART LAKK

Rørene er jevnt lakkert utvendig over hele lengden.

9.BELEGG

9.1SINKBELEGG

Gjennomsnittlig 460 gm/m²men én side bør ikke være mindre enn 400 gm/m²eller spesifisert av kunden

Fri for blottede flekker, svarte flekker, grove, overbelegg, peel off eller andre overflatedefekter.

ASTM A795 spesifiserer strenge materialspesifikasjoner for å sikre at røret oppfyller de nødvendige kriteriene for styrke og korrosjonsbestandighet.

Varmgalvanisering forbedrer rørets holdbarhet ytterligere, slik at det tåler de utfordrende forholdene som ofte møter i industri- og brannslokkingsmiljøer.

9.2 FBE BELEGG

FBE beleggsrør er Fusion Bonded Epoxy belegg stålrør. Det kan brukes for eksternt eller internt belegg, med varmeharpiks for rør.

Med belagt en form for tørt pulver med tykkelse 400-600 mikron på den oppvarmede overflaten av røret. Når først FBE er belagt på røroverflaten, gir FBE-filmen en ekstremt hard overflate med god vedheft til røroverflaten. FBE-laget i en jevn form og har god motstand mot den kjemiske reaksjonen.

ASTM A795 Fire Fighting Pipes External Epoxy coated
